變壓器有載開關測試儀使用技術介紹
產品簡介：

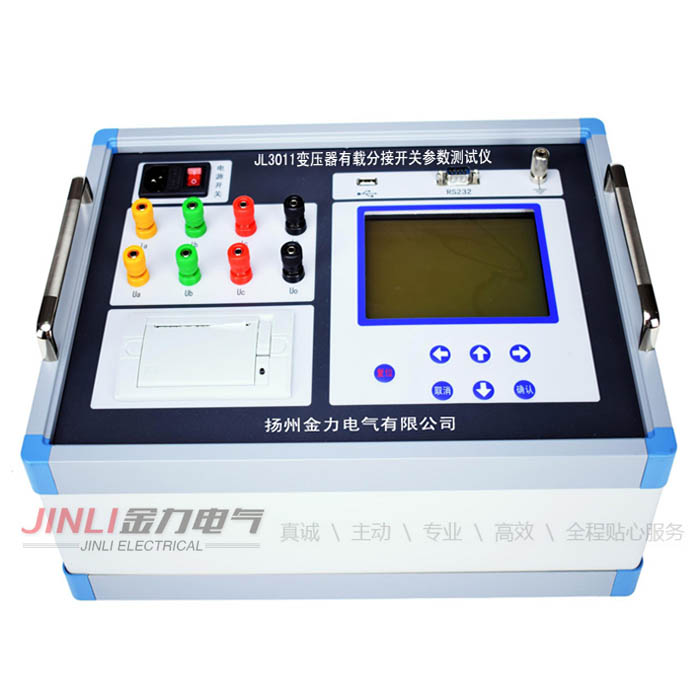

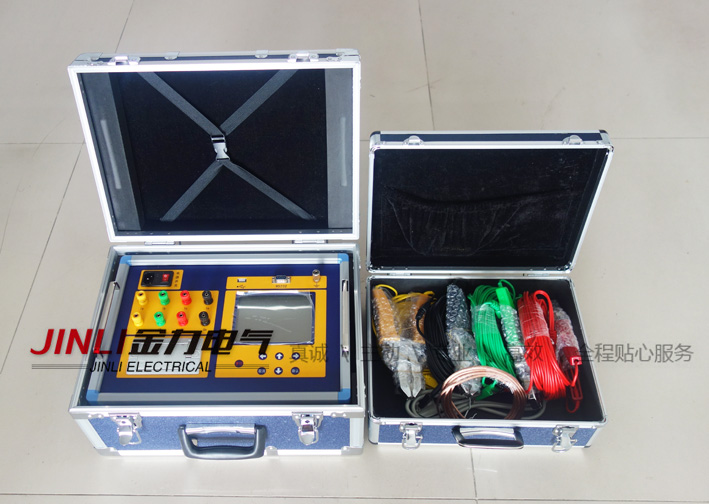

JL3011變壓器有載開關測試儀，是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量?jì)x器。它采用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性、等參數的測量。用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
JL3011變壓器有載開關測試儀具有對所測數據進行分析、存貯、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有測試手段的問題?？稍陔娏υO備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義.
技術參數：
1、三路獨立測試電源， 大輸出電流0.5A。
2、儀器設置采樣率10～20KHZ。
3、單次波形 大存儲時間6.4秒。
4、過渡電阻測量范圍：Y/Δ型變壓器1-40，Y型變壓器1-20。
5、測量精度：1-5，Δ≤±10%.5-40，Δ≤±5%  時間誤差：Δ≤±1%。
6、顯示器：240128T、T6963C控制器;
7、處理部分：高速8位微處理器，數據存儲器512K字節，所存貯的波形多達128組。
8、高速A/D轉換器， 高采樣率可達400KHZ。
9、電源：220V，功率：200W。
注意事項：
1、在使用儀器前一定要認真閱讀本說明書；
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器在環境溫度-5℃～40℃，相對濕度≤80%范圍內都能正常工作，但戶外使用時應避免淋雨、陽光直射液晶顯示屏。
4、電源插座上設有保護地線，請將插頭插入帶地線三眼插孔內。
5、儀器輸出 高電壓24V，現場測試時先接好所有引線，再打開儀器電源。
6、儀器換線夾時必須關閉電源，儀器可帶線圈進行測量，但嚴禁帶電測量。
7、不能將兩組以上的線連在一起作為一路測量，不用的線要開路。
8、測試結束后，先關閉儀器再拆除所有接線。
