CT伏安特性變比極性綜合測試儀應用軟件安裝與運用

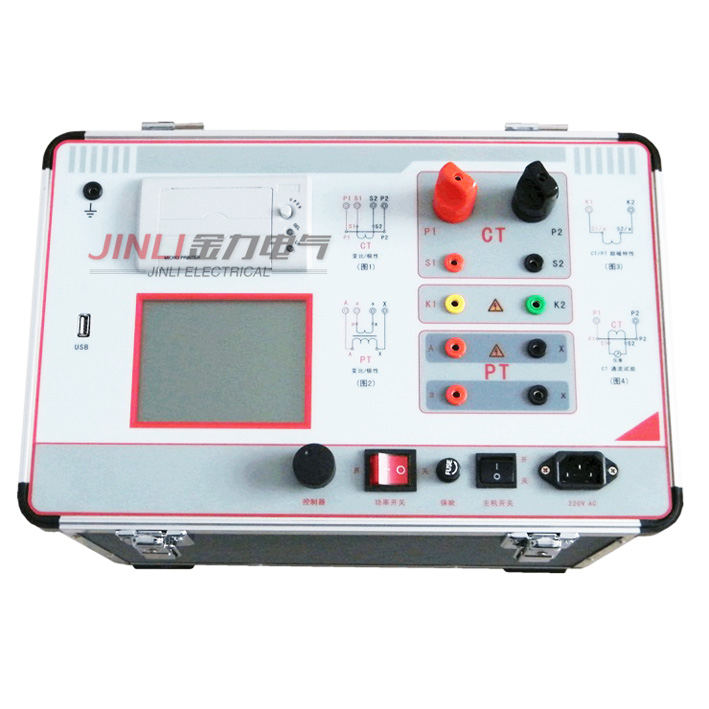

JL4001伏安特性變比極性綜合測試儀是一款全自動化電流互感器特性測試儀器，儀器可以完成的試驗包括： CT伏安特性試驗、CT極性試驗、CT變比極性試驗。儀器能自動計算CT的任意點誤差曲線，CT變比比差等結果參數。
應用軟件使用說明
1 應用軟件安裝
雙擊光盤中的Setup.exe文件按提示操作，即可完成軟件的安裝。
注意：如果安裝該軟件的機器沒有.NET Framework 2.0，安裝軟件會(huì )自動檢測并在安裝軟件啟動時啟動.NET Framework 2.0的安裝，安裝.NET Framework 2.0時一直選擇下一步即可。
2 應用軟件使用說明
2.1  CT伏安特性試驗參數說明
電流采樣分段點：設置一個分段點，此點前后分別以?xún)煞N不同電流步長進行試驗。范圍（0 - 20）A。
分段點前采樣步長：分段點前的步進電流步長，范圍（0.001 - 2.00）A。
分段點后采樣步長：分段點后的步進電流步長，范圍（0.001 - 2.00）A。
二次zui大電壓限制：電流互感器二次側的所能承受的zui大電壓，范圍（0 - 2000）V。
二次zui大電流限制：電流互感器二次側的所能承受的zui大電流，范圍（0 - 20）A。
試驗方式有“單機試驗” ，“外接升壓器” ，“外接調壓器” 。單機試驗和外接調壓器試驗時，zui大輸出電壓范圍（0 - 1000）V，zui大輸出電流范圍（0.02 - 20）A。
外接升壓器時，zui大輸出電壓范圍（0 - 2000）V，zui大輸出電流范圍（0.02 –1.5）A。
2.2  試驗方法
試驗原理以及接線方式與單機相同。接線完畢后，點擊“試驗開始”，即開始試驗。此時裝置自動根據電壓、電流和步長值逐步增加電壓和電流進行測試，每測出一個點將自動在曲線圖上標示出來，并在數據顯示框中顯示電壓電流數值。試驗過程中可以隨時點擊“試驗停止”來終止試驗。
2.3  數據上傳
點擊“單機數據上傳”，可以將在下位機保存的測試數據上傳到PC機上保存。上傳上來后顯示的是zui后一組數據以及曲線圖。如果沒有聯接下位機或者下位機沒有數據則自動結束無任何顯示。點擊“打開數據”，可以打開已經保存在PC機內的數據以及圖形。
2.4  誤差曲線
由已經打開的數據可得出誤差曲線。CT的額定電流可以為1A和5A，CT二次側阻抗Z2的設置范圍為0到20歐，可選擇5%或10%誤差曲線。參數設置好后點擊“計算誤差曲線”，即顯示出誤差曲線以及計算得出的數據。
2.5  變比極性試驗參數說明
zui大檢測電流：在變比極性測試時，電流互感器一次側需施加的電流，范圍為0 - 600A。
二次側額定電流：電流互感器二次側的額定電流，1A或5A。
比值檢測點一：零到設定的zui大檢測電流之間的電流值。
比值檢測點二：零到設定的zui大檢測電流之間的電流值。應比比值檢測點一的電流值大。
比值檢測點三：零到設定的zui大檢測電流之間的電流值。應比比值檢測點二的電流值大。
比值檢測點四：零到設定的zui大檢測電流之間的電流值。應比比值檢測點三的電流值大。
比值檢測點五：零到設定的zui大檢測電流之間的電流值。應比比值檢測點四的電流值大。
變比：變比極性試驗根據一次側和二次側所測的實際電流計算出的實際變比。
極性：變比極性試驗所測的實際極性。
“測試二次側回路時輸出保持一定時間” 用于將一次側輸出電流保持一段時間。該時間的長度與電流值有關，電流越大，時間越短。
