金力電氣公司變頻串聯諧振裝置主要功能及其技術特點
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡(luò )）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃絡(luò )電壓值，以供試驗分析。
2、整個裝置單件重量很輕，大不超過40kg，便于現場使用。
3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。
工作模式為：全自動模式、手動模式、自動調諧手動升壓模式、
4、能存儲，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

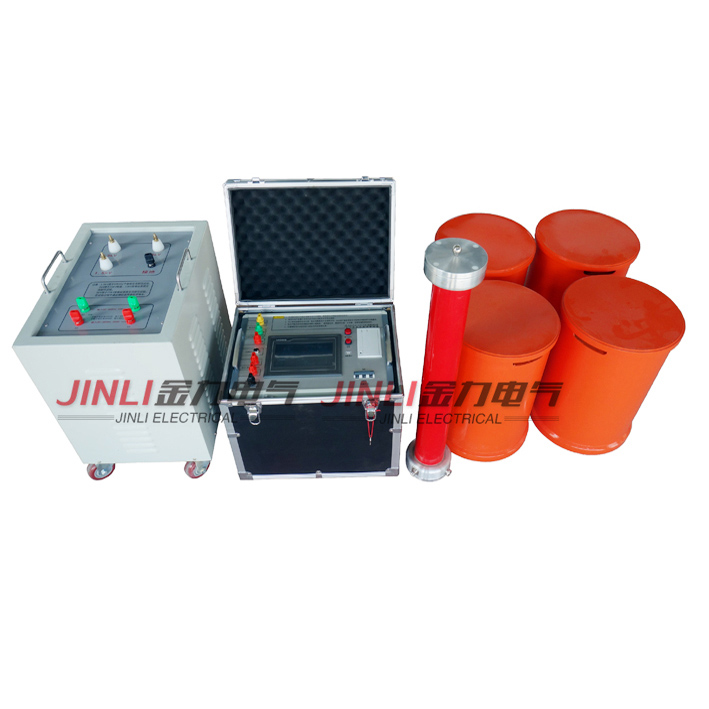

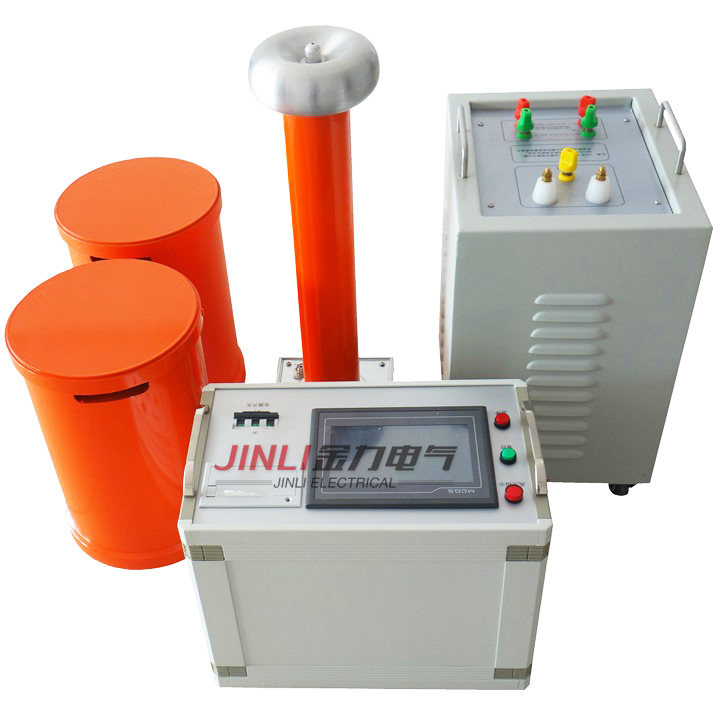

JL1006-50kVA/50kV變頻串聯諧振試驗裝置

一、 被試品對象及試驗要求

1、10kV/300mm2電纜1 km的交流耐壓試驗，電容量≤0.36uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2, 10KV斷路器耐壓45KV,試驗時間1min

3, 10KV 變壓器耐壓28KV ,試驗時間1min,試驗頻率大于40Hz，

二、 工作環境

1. 環境溫度：－10⁰C–50⁰C;

2. 相對濕度：≤90%RH;

3. 海拔高度:  ≤1000米；

三、 裝置主要技術參數及功能

1. 額定容量：50kVA；

2. 輸入電源：?jiǎn)蜗?20或三相380V電壓，頻率為50Hz；

3. 額定電壓：50kV；

4. 額定電流：1A；2A

5. 工作頻率：30-300Hz；

6. 裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9. 溫升：額定負載下連續運行5min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能：對被試品具有過流、過壓及試品閃絡(luò )保護(詳見變頻電源部分)；

12. 測量精度：系統有效值1.5級；
