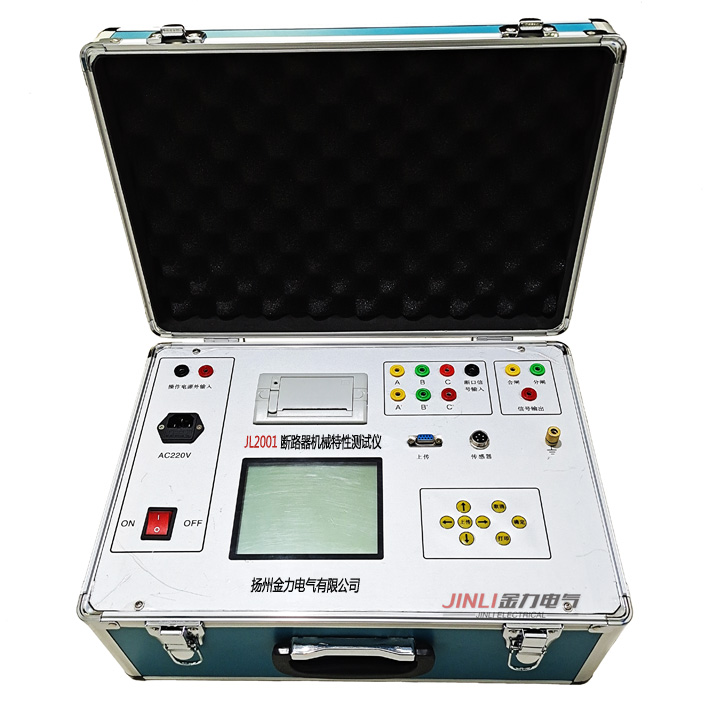

高壓開關機械特性測試儀JL2001面板結構
1、電源開關；                                     19、同相不同期指示燈；
2、電源插座；                                     20、合分時間指示燈；
3、0.5A保險絲；                                  21、彈跳時間指示燈；
4、交直流選擇開關；                               22、剛分合速度指示燈；
5、5A保險絲；                                    23、zui大速度指示燈；
6、操作電源外輸入；                               24、平均速度指示燈；
7、合分閘選擇開關；                               25、行程指示燈；
8、合分閘信號輸出；                               26、超程指示燈；
9、斷口信號輸入；                                 27、金短時間指示燈；
10、接地柱；                                      28、無流時間指示燈；
11、傳感器插座；                                  29、內置電源啟動鍵；
12、合閘指示燈；                                  30、操作鍵；
13、分閘指示燈；                                  31、數據打印鍵；
14、重合閘指示燈；                                32、波形打印鍵；
15、數碼顯示窗；                                  33、曲線打印鍵；
16、電源指示燈；                                  34、數據顯示鍵；
17、打印機；                                      35、復位鍵；
18、三相不同期指示燈；
