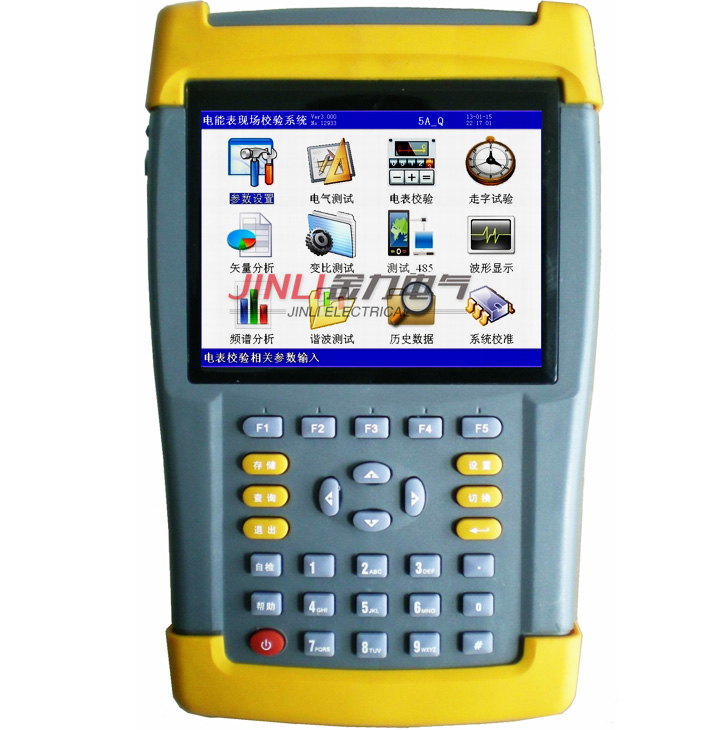

JL1208三相電能表現場校驗儀（標配型）出廠報告

第1部分：CT參數測試結果

一、電壓測試結果

電壓檔位	標準值	實測值	標準值	實測值	標準值	實測值
電壓檔位	A相	A相	B相	B相	C相	C相
400V	380.13	380.15	379.98	379.96	380.10	380.06
200V	219.87	219.90	220.08	220.05	220.10	220.08
100V	100.05	100.07	99.98	99.96	100.11	100.10
57.73V	57.70	57.73	57.69	57.67	57.75	57.76

二、 CT電流測試結果

電流檔位	標準值	實測值	標準值	實測值	標準值	實測值
電流檔位	A相	A相	B相	B相	C相	C相
5A	5.0088	5.0090	5.0078	5.0081	5.0090	5.0091
2.5A	2.5001	2.5003	2.5001	2.5002	2.5003	2.5004
1.0A	1.0001	1.0002	0.9999	0.9998	1.0000	1.0001
0.5A	0.5001	0.5002	0.4999	0.4999	0.5001	0.5002
0.1A	0.1000	0.1001	0.1002	0.1001	0.0999	0.0998

三、 CT功率測試結果

1、400V/5A功率測試結果

激勵量		A相		B相		C相
400V/5A		標準值	實測值	標準值	實測值	標準值	實測值
力率點	1.0	1990.87	1990.85	1993.17	1993.20	1920.95	1992.98
	0.5L	997.56	997.54	998.71	999.74	999.47	999.51
	0.5C	993.31	993.29	994.49	993.48	993.48	993.52

2、220V/5A功率測試結果

激勵量		A相		B相		C相
220V/5A		標準值	實測值	標準值	實測值	標準值	實測值
力率點	1.0	1100.23	1100.25	1101.43	1101.40	1100.51	1100.53
	0.5L	553.87	553.89	555.71	555.68	549.37	549.39
	0.5C	546.36	546.38	545.72	545.69	551.14	551.16

3、100V/5A功率測試結果

激勵量		A相		B相		C相
100V/5A		標準值	實測值	標準值	實測值	標準值	實測值
力率點	1.0	500.13	500.15	500.25	500.27	500.10	500.12
	0.5L	251.88	251.90	249.87	249.89	252.96	252.98
	0.5C	248.25	248.27	250.38	250.40	247.14	247.16

4、57V/5A功率測試結果

激勵量		A相		B相		C相
57V/5A		標準值	實測值	標準值	實測值	標準值	實測值
力率點	1.0	303.15	303.18	301.98	301.97	302.87	302.89
	0.5L	152.87	152.90	151.85	151.84	153.64	153.66
	0.5C	150.28	150.31	150.13	150.12	149.23	149.25

四、CT電能指標測試結果（CT常數10000）

1、電壓檔位：400V檔 A相

激勵量 400V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	+0.0227	+0.0113	+0.0148	+0.0112	+0.0212
	0.5L	-0.0351	-0.0248	+0.0338	X	X
	0.5C	-0.0440	+0.0362	+0.0440	X	X

2、電壓檔位：400V檔 B相

激勵量 400V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	-0.0218	+0.0111	+0.0256	+0.0248	+0.0248
	0.5L	-0.0325	+0.0413	+0.0350	X	X
	0.5C	+0.0314	+0.0347	-0.0448	X	X

3、電壓檔位：400V檔 C相

激勵量 400V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	+0.0315	-0.0113	-0.0138	-0.0290	-0.0290
	0.5L	+0.0363	-0.0248	-0.0225	X	X
	0.5C	+0.0415	+0.0331	+0.0312	X	X

4、電壓檔位：400V檔三相三線合元

激勵量 400V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	-0.0213	+0.0226	+0.0344	+0.0212	+0.0212
	0.5L	+0.0334	-0.0341	+0.0319	X	X
	0.5C	+0.0348	+0.0362	+0.0315	X	X

5、電壓檔位：220V檔 A相

激勵量 220V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	-0.0118	+0.0216	-0.0251	-0.0287	-0.0287
	0.5L	-0.0208	+0.0313	-0.0378	X	X
	0.5C	-0.0248	-0.0366	-0.0300	X	X

6、電壓檔位：220V檔 B相

激勵量 220V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	+0.0112	+0.0126	-0.0161	-0.0196	-0.0196
	0.5L	-0.0285	+0.0211	-0.0255	X	X
	0.5C	+0.0344	-0.0388	+0.0378	X	X

7、電壓檔位：220V檔 C相

激勵量 220V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	+0.0222	-0.0236	-0.0256	-0.0278	-0.0278
	0.5L	+0.0344	-0.0248	-0.0278	X	X
	0.5C	-0.0456	+0.0351	+0.0361	X	X

8、電壓檔位：220V檔三相四線合元

激勵量 220V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	+0.0212	-0.0212	-0.0261	-0.0283	-0.0283
	0.5L	-0.0385	-0.0308	-0.0358	X	X
	0.5C	+0.0444	-0.0306	-0.0383	X	X

9、電壓檔位：100V檔 A相

激勵量 100V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	+0.0206	+0.0241	+0.0211	-0.0211	-0.0211
	0.5L	+0.0327	+0.0318	-0.0305	X	X
	0.5C	-0.0441	-0.0446	-0.0488	X	X

10、電壓檔位：100V檔 B相

激勵量 100V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	+0.0218	-0.0209	-0.0227	+0.0211	+0.0211
	0.5L	+0.0318	+0.0309	+0.0383	X	X
	0.5C	+0.0409	-0.0409	-0.0322	X	X

11、電壓檔位：100V檔 C相

激勵量 100V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	-0.0237	-0.0218	-0.0266	-0.0266	-0.0266
	0.5L	+0.0318	+0.0374	+0.0383	X	X
	0.5C	+0.0364	+0.0411	+0.0383	X	X

12、電壓檔位：100V檔三相三線合元

激勵量 100V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	-0.0209	-0.0218	-0.0259	-0.0222	-0.0222
	0.5L	-0.0364	-0.0364	-0.0333	X	X
	0.5C	+0.0355	+0.0383	+0.0377	X	X

13、電壓檔位：57V檔 A相

激勵量 57V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	-0.0219	+0.0208	+0.0213	+0.0246	+0.0246
	0.5L	-0.0363	-0.0368	-0.0379	X	X
	0.5C	+0.0340	+0.0337	+0.0340	X	X

14、電壓檔位：57V檔 B相

激勵量 57V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	-0.0213	-0.0220	-0.0233	-0.0248	-0.0248
	0.5L	-0.0306	+0.0327	+0.0380	X	X
	0.5C	-0.0326	-0.0347	-0.0353	X	X

15、電壓檔位：57V檔 C相

激勵量 57V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	-0.0233	-0.0256	-0.0266	-0.0259	-0.0259
	0.5L	+0.0313	+0.0347	+0.0326	X	X
	0.5C	+0.0413	+0.0367	+0.0440	X	X

16、電壓檔位：57V檔三相四線合元

激勵量 57V 5A		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	-0.0206	-0.0229	-0.0236	-0.0273	-0.0273
	0.5L	-0.0323	-0.0359	-0.0366	X	X
	0.5C	-0.0329	-0.0393	-0.0349	X	X

第二部分：鉗形互感器參數測試結果

一、5A、25A鉗形互感器參數測試結果

1、5A鉗形互感器電流測試結果

電流檔位	5A鉗形互感器
標準值	5A	2.5A	1A	0.5A	0.1A
A相實測值	5.0008	2.5001	0.9999	0.4998	0.0999
B相實測值	5.0007	2.5003	0.9998	0.4999	0.0998
C相實測值	5.0009	2.5002	1.0000	0.4999	0.0999

2、25A鉗形互感器電流測試結果

電流檔位	25A鉗形互感器
標準值	25A	10A	5A	2.5A	0.5A
A相實測值	25.010	10.007	4.999	2.5001	0.4999
B相實測值	25.008	10.008	4.998	2.5002		0.4998
C相實測值	25.009	10.006	4.999	2.5003		0.4999

二、5A25A鉗形互感器功率參數測試結果

1、5A鉗形互感器功率測試結果

激勵量		A相		B相		C相
5A /100V		標準值	實測值	標準值	實測值	標準值	實測值
力率點	1.0	500.23	500.25	500.38	500.40	500.10	500.15
	0.5L	252.86	252.88	249.98	250.01	251.78	251.82
	0.5C	247.35	247.37	250.40	250.42	248.32	248.35

1、25A鉗形互感器功率測試結果

激勵量		A相		B相		C相
25A/100V		標準值	實測值	標準值	實測值	標準值	實測值
力率點	1.0	2500.47	2500.50	2499.97	2499.89	2500.67	2500.70
	0.5L	1253.67	1253.70	1248.67	1248.60	1251.88	1251.91
	0.5C	1246.80	1246.83	1251.30	1251.25	1248.79	1248.82

三、5A25A鉗形互感器電能測試結果

1、5A鉗形互感器電能測試結果 A相

激勵量 5A/100V		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	+0.0263	-0.0267	-0.0588	+0.0622	+0.0622
	0.5L	-0.0194	+0.0183	+0.0389	X	X
	0.5C	+0.0138	+0.0040	+0.0622	X	X

2、5A鉗形互感器電能測試結果 B相信息整理：揚州金力電氣有限公司詳情點擊：www.yuanchengfang2.cn

激勵量 5A/100V		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	+0.0194	-0.0183	-0.0322	+0.0177	+0.0177
	0.5L	+0.0263	-0.0220	-0.0444	X	X
	0.5C	-0.0124	-0.0672	-0.1586	X	X

3、5A鉗形互感器電能測試結果 C相

激勵量 5A/100V		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	+0.0041	-0.0083	-0.0149	-0.0682	-0.0682
	0.5L	+0.0138	+0.0076	-0.0072	X	X
	0.5C	+0.0173	+0.0266	+0.0400	X	X

4、5A鉗形互感器電能測試結果三相四線合元

激勵量 5A/100V		5A	2.5A	1.0A	0.5A	0.1A
力率點	1	+0.0141	-0.0161	-0.0231	-0.0384	-0.0384
	0.5L	+0.0159	+0.0400	+0.0760	X	X
	0.5C	+0.0095	+0.0676	-0.1384	X	X

5、25A鉗形互感器電能測試結果 A相

激勵量 25A/100V		25A	12.5A	5A	2.5A	1A
力率點	1	+0.0133	+0.0140	+0.0122	+0.0160	+0.0160
	0.5L	+0.0311	+0.0484	+0.0583	X	X
	0.5C	-0.0044	-0.0300	-0.0632	X	X

6、25A鉗形互感器電能測試結果 B相

激勵量 25A/100V		25A	12.5A	5A	2.5A	1A
力率點	1	+0.0083	+0.0057	-0.1320	-0.1414	-0.1414
	0.5L	-0.0161	-0.0370	+0.0763	X	X
	0.5C	+0.0283	+0.0444	+0.1260	X	X

7、25A鉗形互感器電能測試結果 C相

激勵量 25A/100V		25A	12.5A	5A	2.5A	1A
力率點	1	+0.0083	+0.0074	-0.0074	-0.0083	-0.0083
	0.5L	-0.0300	-0.0222	+0.0044	X	X
	0.5C	+0.0125	+0.0333	+0.0125	X	X

8、25A鉗形互感器電能測試結果三相四線合元

激勵量 25A/100V		25A	12.5A	5A	2.5A	1A
力率點	1	+0.0180	+0.0080	-0.0571	-0.0606	-0.0606
	0.5L	-0.0325	-0.0222	+0.0308	X	X
	0.5C	+0.0360	+0.0409	-0.1523	X	X
