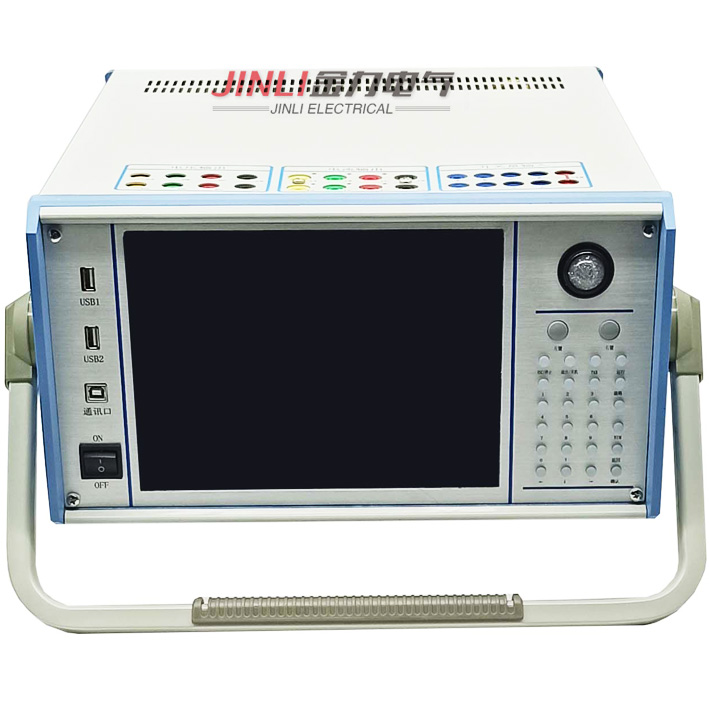

線

路

保

護

多段過流

相應的測試項目

交流試驗

頻率試驗

功率方向

只要方法得當，用“交流試驗”模塊能進行大部分繼電器和微機保護的試驗，應學習該模塊。

過（欠）電壓

序分量電壓電流

頻率裝置

功率方向保護

重合閘及

轉換性故障

相應的測試項目

整組試驗

狀態系列

要求測試檢同期和檢無壓，用Ux作為待并側電壓輸出，測試儀是用Ua代替Ux進行試驗。

距離和零序

距離和零序定值校驗

阻抗階梯

零序保護

“阻抗階梯”和“零序保護”均能一次性自動測試多段、各種故障類型、各種相別的距離和零序定值。

阻抗特性

阻抗相位特性

工頻變化量距離

定值校驗

工頻變化量距離

應設置故障電流足夠大，比如10~15A（當5A制CT時）。

復合電壓閉鎖

（方向）過流

過流、低壓、負序電壓閉鎖過流等

交流試驗

有的保護的“低電壓”和“負序電壓”由不同的端子輸入，試驗時需更換接線。

低周、低壓

減載裝置

相應的測試項目

同期低周

頻率試驗

交流試驗

若其它條件都滿足，裝置卻不能動作，請確認裝置是否還需要同時輸入電流和開關接點。
