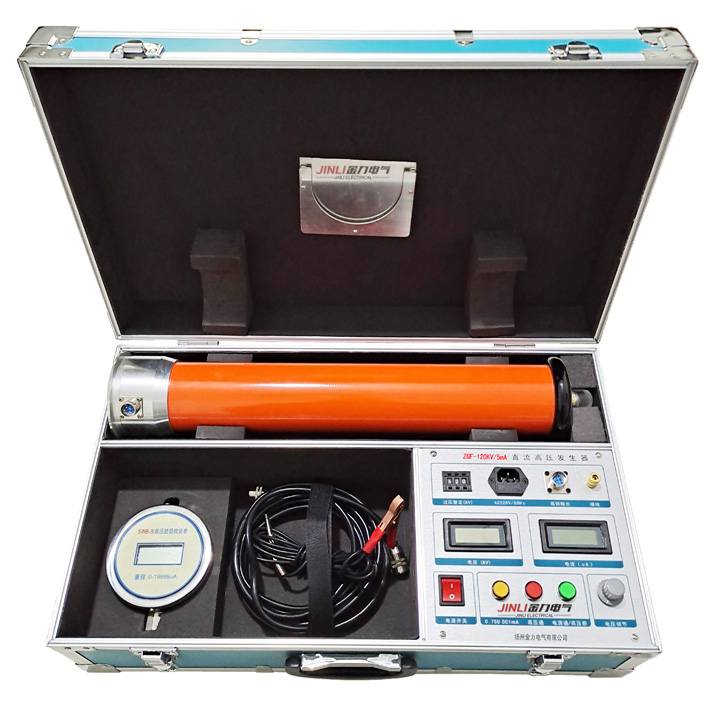

直流高壓發生器儀器是如何對試品進行泄漏及直流耐壓試驗的？
⑴ 直流高壓發生器在做負載試驗前,將高壓屏蔽微安表安裝到高壓倍壓筒上的高壓輸出端上,并將配套的屏蔽線分別接到微安表上和被試品上(詳細請見高壓屏蔽微安表使用說明書)。
⑵ 檢查儀器、放電棒、倍壓筒、試品聯接線、接地線是否正確,接地線聯接是否可靠,檢查高壓AQ距離是否符合要求,方可開始進行試品的高壓試驗。
⑶ 檢查確認儀器等無異常情況后,接通單相交流220V電源開關,此時綠燈亮,表示電源接通?？砷_(kāi)始進行試品的直流泄漏和直流耐壓試驗。
⑷ 按紅色按鈕,則紅燈亮,表示高壓接通,待升高壓。
⑸ 順時針?lè )较蚱骄徴{節調壓電位器粗調和細調,輸出端即從零開始升壓。升壓速度以每秒3-5kV上升試驗電壓為宜。對于大電容試品升壓時更要緩慢升壓,否則可能導致電壓過沖,還需監視電流表充電電流不超過直流發生器的zui大充電電流。當升到所需的電壓或電流后,按規定時間記錄電流表及電壓表的讀數。
⑹ 試驗完畢后,降壓,將調壓電位器粗調和細調回零后,隨后按綠色按鈕,切斷高壓并關閉電源開關。
⑺ 試驗完畢后,應用放電棒對試品進行多次放電,放電后方可靠近試品和拆線工作(放電請詳細見放電棒使用說明書)。
對小電容試品如氧化鋅避雷器、磁吹避雷器等先用粗調升到所需電壓(電流)的90%,再用細調電位器緩緩升壓到所需的電壓(電流)值,然后從數顯表上讀出電壓(電流)數值。如需對氧化鋅避雷器進行75%VDC-1mA的測量時,應先升到電流到1mA時電壓值停止(這時可記錄電壓、電流值),然后按下黃色按鈕,電壓即降到原來的75%,并保持此狀態。此時可讀取微安表數值及電壓值。測量完畢后,調壓電位器逆時針回到零位,按下綠色按鈕,需再次升壓時按紅色按鈕即可。
對大電容試品時,升壓應更要緩慢,并需要監視電流表充電電流不超過發生器的zui大充電電流,一定要放慢升壓速度,避免充電電流過大。試驗完畢后,將電壓調節電位器逆時針回到零位上,隨后按綠色按鈕,切斷高壓。此時注意電壓表上的電壓降到15kV左右,方可用放電棒進行多次放電,確保AQ。
