JL5001微電腦繼電保護測試儀（單相液晶屏）廠家直銷
一、概述：
JL5001微電腦繼電保護測試儀,是我廠在原有基礎上開發的高智能化、多功能繼電保護校驗裝置。本裝置采用微電腦技術，由單片機、邏輯控制單元、交直流電流電壓輸出單元、高精度數據采集單元、LCD液晶顯示器、實時時鐘、打印機等組成，測量精度高，重復性好。該儀器還具有外形美觀，性能可靠，操作簡便，功能齊全等優點，是校驗繼電保護裝置理想的檢測設備。
本裝置可測試各種交直流電流、電壓、中間信號等多種單個繼電器及整組繼電保護屏，可測試各種繼電器的吸合電壓（電流）值，釋放電壓（電流）值，各種觸頭（常開、常閉、轉換、延時）的吸合時間和斷開時間，均自動測試三次，自動計算三次平均值，并可打印測試結果。
二、特點：
由于本機采用了微機控制，漢字提示操作。本機還設有自檢報錯功能，開機后本機立即投入自檢，極大地方便了檢查、維修。如“吸合電壓”、“斷開電壓”、“常開吸合時間”等。
三、主要技術參數：
◆交流電壓輸出：0～250V連續可調，大輸出電流3A
◆交流電流輸出：0～20A、0～100A連續可調
0～20A時，開路電壓2V
0～100A時，開路電壓10V
◆直流電壓輸出：0～300V連續可調，大3A
◆直流電流輸出：0～200mA、0~5A連續可調
0～200 mA時，開路電壓15V
0～5A時，開路電壓15V
◆數字毫秒表：   大量程：100秒
分辨率： 0.001秒
精度： 0.01%+2個字
◆整機測量精度：0.5級
◆體積：420ⅹ310ⅹ160
◆重量：16Kg

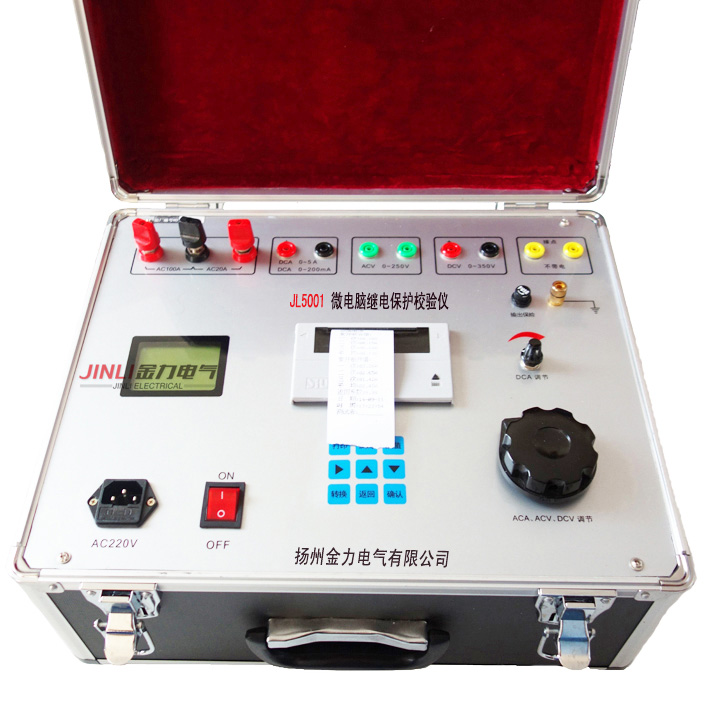

四、面板說明：
◆1: ACA（100A、20A）輸出接線柱
◆2: DCA（5A、200mA）輸出接線柱，紅色為“+”、黑色為“—”
◆3: ACV輸出接線柱
◆4: DCV輸出接線柱，紅色為“+”、黑色為“—”
◆5: 輸入端子
◆6: LCD液晶顯示器
◆7: 打印機
◆8: DCA200mA、DCA5A電流調節，旋鈕順時針?lè )较蛐D，電流由小至大
◆9: 調節交流電流、交流電壓、直流電壓，旋鈕順時針?lè )较蛐D，輸出由小至大
◆10:功能操作鍵盤
◆11:電源開關
◆12:電源插座（AC220V）
五、操作鍵說明：
◆打?。簻y試結束后，可用此鍵打印測試數據。并可重復打印多次。
◆測時：把電壓（電流）調整到額定值時，按此鍵自動測量繼電器吸合斷開時間三次。
◆測值：自動測試繼電器的吸合、斷開電壓（電流）值，重復測三次。
◆右移：光標右移。
◆上翻：數字加1或向上選擇菜單。
◆下翻：數字減1或向下選擇菜單。
◆轉換：用于控制直流電流輸出。
◆退出：表示放棄或返回上一級菜單。
◆確認：表示確認或進入下一級菜單。
六、測試方法：
◆打開電源開關，顯示屏顯示：“歡迎使用…”字樣，儀器內部自檢，稍后進入主菜單，顯示屏顯示：“準備測量”主界面 。
◆此時若按“上翻”、“下翻”鍵，顯示屏依次顯示“時鐘設置” 、“儀器標定” 、“準備測量”等字樣。按“確認”鍵，則進入對應功能界面。
◆進入測量功能界面后，儀器顯示：
此時，應根據所測繼電器的種類，用“上翻”或“下翻”鍵選擇測試電源的類型，使之與被測繼電器相對應；將繼電器線圈接入相應的電源輸出接線柱，繼電器觸頭接入接點端子（不得帶電）。輸出電源類型依次顯示：“AC250V”、“AC100A”、“AC20A”、“DC300V”、“DC5A”、“DC200mA”。
?按“退出”鍵，則返回主菜單。
?按“確認”鍵，進入測量，儀器先校零（此時顯示的數值應在+1000到-1000之間，具體數字用戶可不關心），幾秒鐘后，儀器顯示輸出電源的對應量值。
?旋轉調壓器可調節交流電壓、交流電流、直流電壓；旋轉電位器可調節直流電流；“接點狀態”顯示接點的“閉合”、“斷開”狀態。
?此時，可按“測值”鍵測量被測繼電器吸合，斷開電壓（流）值三次；按“測時”鍵自動測量被測繼電器吸合，斷開時間三次。
?按“測值”鍵，本機將測吸合，斷開電壓（流）值三次，然后自動計算三次平均值及返回系數。
試驗時：當顯示器顯示“上箭頭”時，應順時針緩慢旋轉調壓器（或電位器）直至接點狀態發生改變；當顯示器顯示“下箭頭”時，應逆時針緩慢旋轉調壓器（或電位器）直至接點狀態發生改變；如此反復操作三次。測量完畢，可按“打印”鍵打印測試結果，按“退出”鍵，返回測量界面。測量結果顯示如下：
?按“測時”鍵，則儀器自動測量“吸合時間”、“斷開時間”三次。
測時時 ：先找出被測繼電器的額定動作值，然后按“測時”鍵，本機自動分、合閘測三次吸合，斷開時間，結束后，可按“打印”鍵打印數據，按“退出”鍵，返回測量界面。顯示如下：
?測直流保持線圈：先調節直流電壓（或直流電流）至額定值使繼電器動作，按“轉換”鍵，則對應示值顯示在第二行；再調節直流電流（或直流電壓）至額定值，按“轉換”鍵，則先調節的直流電壓（或直流電流）輸出被斷開，此時繼電器觸點狀態應保持不變。顯示如下：
◆時鐘設置：按“確認”鍵，出現閃爍光標，按“右移”鍵移動閃爍光標；按“上翻”、“下翻”鍵修改對應數字；按“確認”鍵確認，修改內部時鐘。按“退出”鍵，返回主界面。顯示如下：
◆儀器標定：進入儀器標定界面后，按“上翻”鍵、“下翻”鍵選擇所要標定的電源類型（計六種），將高等級表計接在對應輸出端子；按“確認”鍵，儀器校零，幾秒鐘后，校零完畢，儀器顯示對應輸出電源量值，并顯示內部修正系數。適當調節調壓器和電位器，使輸出達一定值；按“上翻”鍵、“下翻”鍵調整系數，使顯示量值與表計值一致，則標定完成。顯示如下：
◆每次試驗完畢或標定完畢，應將調壓器或電位器歸零。
七、注意事項：
◆使用前，請詳細閱讀使用說明書，以免操作失誤。
◆開機前請可靠接地，以保證人、機工作。
◆做完一次實驗后，請將各調節旋鈕調到小值。
◆本機的各路電源不得作性電源使用；本機電源應間歇使用，大電流輸出時持續時間不得超過5分鐘。
◆本機出現異常時請及時關掉電源。
◆接入或切斷被試裝置時，輸出端可能帶電，請注意AQ。
◆本儀器自售出12個月內，若出現質量問題時予以免費保修，終身維護。
八、設備清單：
◆主機               一臺
◆電源線             一根
◆測試線             二組
◆備用保險絲 (5A)    二只
◆使用說明書         一本
◆合格證             一份
◆打印紙             一卷
