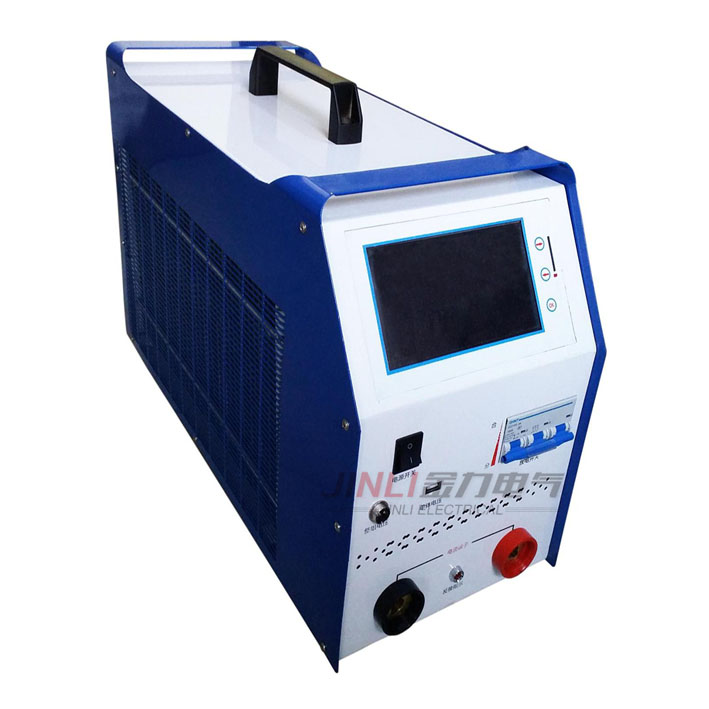

蓄電池組負載測試儀面板外觀介紹

1、 接地端子：通過此端子將本機接地。

2、＋：紅色快速插孔，通過測試電纜與蓄電池組的正極相連。

3、－：黑色快速插孔，通過測試電纜與蓄電池組的負極相連。

4、蓄電池組負載測試儀數字顯示表：顯示電壓、電流、時間、容量等參數。

5、狀態指示燈：顯示本機當前工作狀態。

6、蓄電池組負載測試儀操作鍵盤：對本機進行設置與控制。

7、工作電源開關：向上按動可開啟本機電源。

8、蓄電池組負載測試儀工作電源輸入插座：交流單相220V、50HZ工作電源的3芯輸入插座。
