一、儀器概述
JL2023型SF6密度繼電器校驗儀，是一種智能化全自動SF6密度繼電器校驗儀器。該儀器采用微機技術，能對各種SF6密度繼電器進行校驗，以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式校驗儀器，也為SF6電氣產品的生產、AQ運行、預試和維護提供方便。
在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度。為了能夠統一，習慣上常把20℃時SF6氣體壓力作為標度值。在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，從而判斷SF6密度繼電器的性能。  SF6密度繼電器校驗儀對這個過程是自動完成的，既準確，又靈活方便。
本儀器除可對SF6密度繼電器校驗外，還具有對壓力表、密度表進行校驗和儀器自校的功能，這樣不僅可以一機多用，還免除了儀器送檢和返廠校驗的難題。
二、主要功能及特點
1.JL2023型SF6密度繼電器校驗儀采用高速單片機為核心的測控系統，自動化程度高、重復性好、可靠性高。
2.儀器可以測試相對和絕對壓力兩種繼電器。
3.儀器采用進口彩色大屏幕液晶，人性化界面操作方便簡單（5.7寸真彩屏）。
4.儀器在自動采集溫度下對SF6密度繼電器進行校驗。
5.儀器有數據存儲功能（可存儲40組數據）并具有掉電數據保護功能，方便以后對測量數據的查詢。
6.儀器可通過USB接口將測試數據上傳PC機，自動生成測試數據表格。
7.儀器可對常溫壓力表和密度表進行校驗，并報表式打印測試結果。
8.儀器管路全部采用快速接頭，連接方便。
9.儀器內部具有時鐘功能，也可在線對時鐘進行修正。
10.儀器具有校驗功能，以確保儀器的校驗精度。
11.儀器采用高精度壓力傳感器和世界先進的壓力控制元件。
12.儀器配有多種開關過濾接頭，操作使用方便。
13.儀器具有繼電器觸點不帶電測試功能，觸點不帶電時由內部提供DC24V電源，選擇DC24V時可保證觸電在有油膜的情況下信號可靠采集。
三、主要技術參數

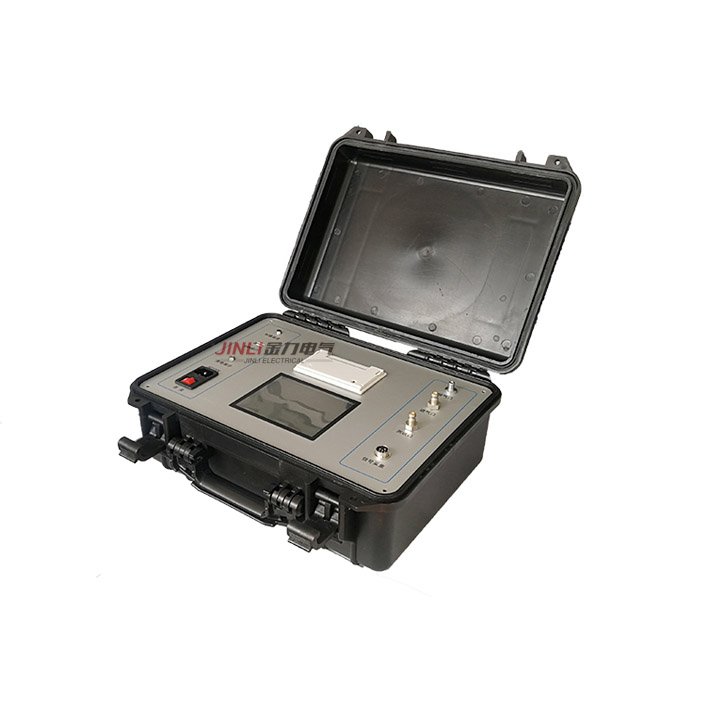

1.測量方式：自動測量  JL2023型SF6密度繼電器校驗儀
2.工作電源：AC220V±10% 50Hz/內置電池
3.測量精度：0.2級
4.顯示方式：5.7寸真彩液晶顯示
5.測量范圍：0～1.0Mpa
6.壓力顯示分辨率：0.0001 Mpa
7.測量壓力類型：絕對壓力和相對壓力
8.測量觸點電壓：DC24V
9.溫度采集方式：自動
10.儀器使用溫度：-30～60℃（使用溫度 5～50℃）
11.存儲容量：100組
12.通訊接口：USB
13.輸入方式：觸摸
14.打印方式：針式打印
15.溫度范圍：-50℃～125℃  分辨率0.1℃
16.儀器重量： 6.0Kg
17.主機外形尺寸：  長440mm×寬300mm×高280mm
附件箱外形尺寸：長380mm×寬250mm×高150mm
